Tsubaki Kabelschlepp · EasyTrax Series

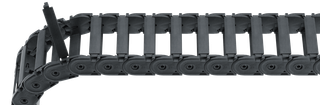

Energiekette - Tsubaki Kabelschlepp - EasyTrax Series - 50x16,5mm | R75

ET 0250-030-050-075Lieferung in 2-3 Wochen
€ 49,40-20%€ 39,52zzgl. MwSt. · pro Meter

€ 47,82 inkl. MwSt.

Nicht auf Lager — Lieferung in 2–3 Wochen

Staffel

1+ pro Meter€ 39,52
10+ pro Meter€ 37,54 -5%
15+ pro Meter€ 36,56 -8%
20+ pro Meter€ 35,57 -10%
Kostenlos und unverbindlich · Antwort innerhalb von 3 Stunden an Werktagen
Datenblatt

Die Tsubaki Kabelschlepp EasyTrax Series ist eine Kunststoff-Energiekette mit einer Innenbreite von 50 mm und einer Innenhöhe von 16,5 mm. Die Außenabmessungen betragen 60 mm in der Breite und 23 mm in der Höhe.

Biegeradius
75 mm
Teilung
26 mm
Außenhöhe
23 mm
  • Bis 15:00 bestellt, am selben Tag versandt
  • Datenblatt und STEP-Datei sofort verfügbar

Produktbeschreibung

Die Tsubaki Kabelschlepp EasyTrax Series ist eine Kunststoff-Energiekette mit einer Innenbreite von 50 mm und einer Innenhöhe von 16,5 mm. Die Außenabmessungen betragen 60 mm in der Breite und 23 mm in der Höhe.

Diese Energiekette hat einen Biegeradius von 75 mm und eine Teilung von 25 mm. Dank des außen aufklappbaren Designs können Kabel und Leitungen effizient installiert werden.

Das Produkt wird pro Meter geliefert.

Technische Daten

MarkeTsubaki Kabelschlepp
SerieEasyTrax Series
KategorieKunststoff-Energieketten
Innenhöhe16.5 mm
Innenbreite50 mm
Außenhöhe23 mm
Außenbreite60 mm
Biegeradius75 mm
Teilung26 mm
WerkstoffPolyamid PA6 GF
Temperaturbereich−30 °C … +100 °C
Max. Füllgewicht0.5 kg/m
Eigengewicht0.2 kg/m
Verkaufseinheitpro Meter
HerkunftDeutschland
Garantie24 Monate
ÖffenbarAußen aufklappbar
AusführungOffene Energiekette

Dokumentation

Kostenloser Download, auch ohne Konto.

Tieme Ernst, technischer Berater bei Wisman Group

Fragen zu diesem Artikel?

Tieme ErnstTechnischer Berater

  • Mehr als 1.000 Kunden geholfen
  • Sicher bezahlen, sichere Abwicklung
  • Etabliertes Fachunternehmen seit 1975
verkauf@wisman-group.com

Über die Serie EasyTrax

Alle Artikel der Serie EasyTrax

Energiekette mit eindrückbarem Steg: Leitungen von oben eindrücken, fertig. Für einzelne dünne Leitungen.

EasyTrax ist die am einfachsten zu befüllende Energiekette. Der flexible Steg am Außenradius muss nicht geöffnet werden: Sie drücken die Leitung von oben hinein und der Steg schließt sich von selbst wieder. Bei Maschinen mit wenigen dünnen Leitungen spart das Minuten pro Kette.

Mit Innenhöhen von ca. 16,5 und 18 mm sowie Breiten von 15 bis 65 mm ist die Serie für kleine Achsen mit geringer Belastung konzipiert. Die einteiligen Kettenglieder sind leicht, leise und lassen sich einfach einkürzen.

Stärken

  • Kein Stegöffnen: Leitungen werden von oben eingedrückt
  • Leichte einteilige Kettenglieder, geräuscharm
  • Schnell auf Länge zu bringen und zu montieren
  • Niedrigster Meterpreis innerhalb des Sortiments

Typische Anwendungen

  • Büro- und Drucktechnik
  • Kleine Handlingmodule und Laborautomatisierung
  • Verstellbare Arbeitsplätze und Möbelmechanismen
  • Displays, Werbe- und Messebau
