Tsubaki Kabelschlepp · MONO Series

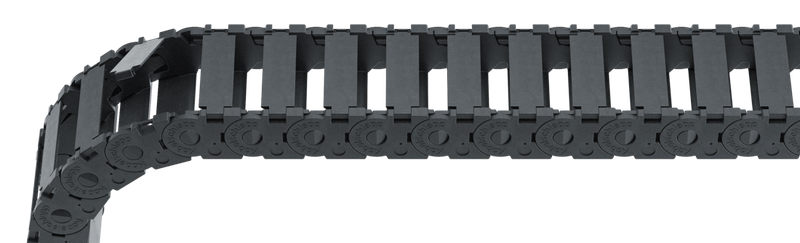

Kabelrups - Tsubaki Kabelschlepp - MONO Series - 40x15mm | R28

0180.40/28Op voorraad
€ 58,35-20%€ 46,68excl. btw · per meter

€ 56,48 incl. btw

Op voorraad — vandaag verzonden

Staffel

1+ per meter€ 46,68
10+ per meter€ 44,35 -5%
15+ per meter€ 43,18 -8%
20+ per meter€ 42,01 -10%
Gratis en zonder verplichting · Reactie binnen 3 uur op werkdagen
Datasheet

De Tsubaki Kabelschlepp MONO Series kunststof kabelrups is ontworpen voor een betrouwbare kabelgeleiding. Dit model beschikt over een binnenbreedte van 40 mm en een binnenhoogte van 15 mm. De buitenafmetingen bedragen 18 mm breed en 18 mm hoog.

Buigradius
28 mm
Steek
24 mm
Buitenhoogte
18 mm
  • Voor 15:00 besteld, vandaag verzonden
  • Datasheet en STEP-bestand direct beschikbaar

Productomschrijving

De Tsubaki Kabelschlepp MONO Series kunststof kabelrups is ontworpen voor een betrouwbare kabelgeleiding. Dit model beschikt over een binnenbreedte van 40 mm en een binnenhoogte van 15 mm. De buitenafmetingen bedragen 18 mm breed en 18 mm hoog.

Met een buigradius van 28 mm en een steek van 18 mm biedt deze kabelrups een nauwkeurige geleiding. De kabelrups is aan de buitenkant openklapbaar, wat het verwerken van kabels vergemakkelijkt. Het product wordt geleverd per meter.

De constructie van de MONO Series garandeert een duurzame werking binnen diverse toepassingen.

Specificaties

MerkTsubaki Kabelschlepp
SerieMONO Series
CategorieKabelrupsen kunststof
Binnenhoogte15 mm
Binnenbreedte40 mm
Buitenhoogte18 mm
Buitenbreedte48 mm
Buigradius28 mm
Steek24 mm
MateriaalPolyamide PA6 GF
Temperatuurbereik−30 °C … +100 °C
Max. vulgewicht0.5 kg/m
Eigen gewicht0.2 kg/m
Verkoopeenheidper meter
HerkomstDuitsland
Garantie24 maanden
OpenklapbaarBuitenkant openklapbaar
UitvoeringOpen kabelrups

Documentatie

Vrij te downloaden, ook zonder account.

Tieme Ernst, technisch adviseur bij Wisman Group

Vragen over dit artikel?

Tieme ErnstTechnisch Adviseur

  • Meer dan 1.000 klanten geholpen
  • Veilig betalen en veilig afhandelen
  • Erkend bedrijf sinds 1975
verkoop@wisman-group.com

Over de MONO-serie

Alle artikelen van de MONO-serie

Uit één stuk gespoten kabelrups voor de kleinste inbouwruimtes: 10 en 15 mm binnenhoogte.

De MONO-serie is de compactste kabelrups in ons assortiment. De schakels zijn uit één stuk gespoten, waardoor de rups extreem licht is, vrijwel geen geluid maakt en geen losse onderdelen heeft die kunnen losraken. Met binnenhoogtes van 10 en 15 mm past hij waar andere series simpelweg te groot zijn.

MONO wordt in de meeste maten geleverd op rol of als vaste lengte en is met de hand op maat te maken. Kabels worden ingelegd via de openklapbare steg aan de buitenradius; de bijbehorende aansluitstukken klikken direct op de eerste en laatste schakel.

Sterke punten

  • Kleinste inbouwmaten: 10 en 15 mm binnenhoogte
  • Eén-delige schakel: licht, stil en zonder losse onderdelen
  • Snel op lengte in te korten zonder gereedschap
  • Ideaal bij hoge cyclusfrequenties met weinig massa

Typische toepassingen

  • Printers, plotters en labelmachines
  • Laboratorium- en analyseapparatuur
  • Pick-and-place-modules en kleine lineaire assen
  • Halfgeleider- en elektronica-assemblage
