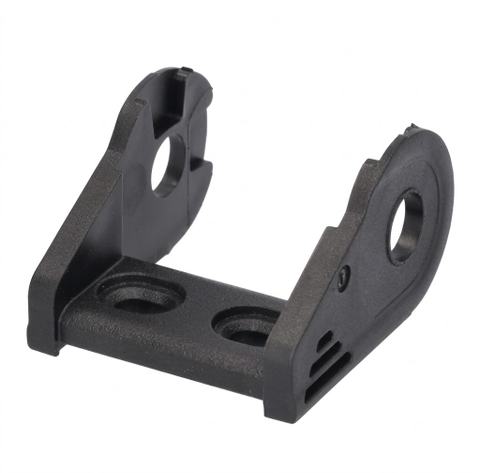

Uniflex Advanced Series — Tsubaki Kabelschlepp

Uniflex Advanced Series von Tsubaki Kabelschlepp: die komplette Serie Anschlusselemente ab Lager lieferbar.

Alle 39 Artikel der Uniflex Advanced Series finden Sie hier mit vollständigen technischen Daten. Diese Serie Anschlusselemente ist direkt online bestellbar; Innenhöhe 26–44 mm, Innenbreite 25–250 mm. Unsicher bei Größe oder Biegeradius? Unsere Techniker berechnen Ihre Anwendung gern.

39 Artikel in dieser SerieAlle Anschlusselemente

  • Bis 15:00 bestellt, am selben Tag versandt
  • Datenblatt und STEP-Datei zu jedem Artikel
  • Technische Beratung durch einen technischen Berater

39 Artikel

Alles über anschlusselemente

Technische Hinweise unserer technischen Berater: wie Sie auswählen, was Sie messen und woran Installationen in der Praxis scheitern.

Festpunkt und Mitnehmerpunkt

Jede Energiekette braucht zwei Sätze Anschlusselemente: einen am Festpunkt (OB) und einen am Mitnehmer (MB). Die Ausführung bestimmt, ob die Leitungen oben oder unten aus der Kette austreten und ob das Anschlusselement schwenken kann. Wählen Sie die Serie Ihrer Kette, dann passen Bohrbilder, Kettenanschluss und Innenbreite sofort — ein Anpassen zwischen Serien ist hier nicht möglich.

Zugentlastung gehört dazu

Das Anschlusselement verbindet die Kette mit der Maschine, die Zugentlastung hält die Leitungen an ihrem Platz. Jede Leitung innerhalb von 100 mm nach dem Anschlusselement fixieren, damit keine Zugkraft bis in den Steckverbinder gelangt. Kämme mit Gummieinlage oder C-Profilschellen verwenden statt Kunststoff-Kabelbindern, die bei tausenden Hüben in den Mantel einschneiden.

Häufig gestellte Fragen

Die Fragen, die unsere technische Abteilung zu dieser Kategorie am häufigsten erhält.

Wie wähle ich die richtige Größe für anschlusselemente?

Messen Sie zuerst die Belegung: Das dickste Kabel bestimmt die minimale Innenhöhe, die Summe aller Durchmesser plus 10 % Spielraum bestimmt die Innenbreite. Wählen Sie danach einen Biegeradius von mindestens dem Zehnfachen des dicksten Kabeldurchmessers. Filtern Sie links nach diesen drei Werten, um nur geeignete Artikel anzuzeigen.

Wie lang ist die Lieferzeit und wann wird versendet?

Artikel mit dem Status 'auf Lager' werden bei Bestellung vor 15:00 Uhr am selben Werktag versendet. Artikel 'auf Anfrage' bestellen wir individuell beim Hersteller; die Lieferzeit teilen wir Ihnen im Angebot mit, in der Regel innerhalb von 5 bis 15 Werktagen.

Erhalte ich technische Dokumentation und CAD-Dateien?

Ja. Bei jedem Artikel finden Sie ein Datenblatt, eine Anleitung und eine STEP-Datei für Ihr 3D-Modell. Diese können Sie kostenlos herunterladen, auch ohne Konto.

Handelt es sich um Staffelpreise?

Der angezeigte Preis gilt pro Einheit. Ab der angegebenen Staffelmenge gilt automatisch der günstigere Preis; dieser wird im Warenkorb berechnet. Die Preise können mit dem Schalter oben inklusive oder exklusive MwSt. angezeigt werden.

Nicht gefunden, was Sie suchen?

Dann erstellen wir ein individuelles Angebot. Füllen Sie das Angebotsformular aus und Sie erhalten an Werktagen innerhalb von 3 Stunden ein passendes Angebot per E-Mail.

Angebot anfordern

Auch bekannt als

Diese Produkte werden im Markt unterschiedlich bezeichnet. Wenn Sie nach einem dieser Begriffe gesucht haben, sind Sie hier richtig:

  • Anschlusselement
  • Endanschluss
  • Kettenanschluss
  • Mitnehmeranschluss
  • Festpunktanschluss
