Uniflex Advanced Series — Tsubaki Kabelschlepp

Uniflex Advanced Series von Tsubaki Kabelschlepp: die komplette Serie Kunststoff-Energieketten ab Lager lieferbar.

Alle 314 Artikel der Uniflex Advanced Series finden Sie hier mit vollständigen technischen Daten. Diese Serie Kunststoff-Energieketten ist direkt online bestellbar; Innenhöhe 17.5–44 mm, Innenbreite 25–250 mm, Biegeradius 28–1250 mm. Unsicher bei Größe oder Biegeradius? Unsere Techniker berechnen Ihre Anwendung gern.

314 Artikel in dieser SerieAlle Kunststoff-Energieketten

  • Bis 15:00 bestellt, am selben Tag versandt
  • Datenblatt und STEP-Datei zu jedem Artikel
  • Technische Beratung durch einen technischen Berater

Über die Serie Uniflex Advanced

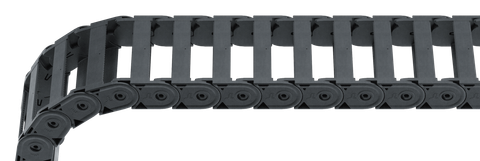

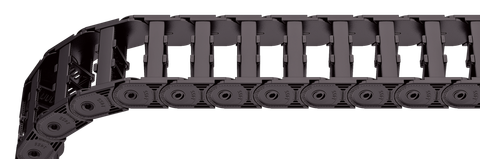

Der Allrounder von Tsubaki Kabelschlepp: das breiteste Größenspektrum, aufklappbar am Innen- und Außenradius.

Die Uniflex Advanced-Serie ist die meistgewählte Kunststoff-Energiekette in unserem Sortiment – und das aus gutem Grund: Von 17,5 bis 44 mm Innenhöhe und bis zu 250 mm Innenbreite deckt eine einzige Serie den Großteil des Maschinenbaus ab. Die Kettenglieder verfügen über ein doppeltes Anschlagsystem, wodurch die Energiekette auch bei größeren freitragenden Längen stabil bleibt und geräuscharm läuft.

Jede Baugröße ist mit aufklappbaren Stegen am Innen- oder Außenradius lieferbar, sodass flexible Leitungen nachträglich eingelegt werden können, ohne die Energiekette zu demontieren. Innenaufteilung, Anschlusselemente und Zugentlastung aus derselben Serie passen ohne Anpassungen.

Stärken

  • Größte Auswahl an Innenabmessungen und Biegeradien innerhalb einer Serie
  • Stege aufklappbar am Innen- oder Außenradius, pro Kettenglied
  • Doppeltes Anschlagsystem für einen stabilen, leisen Lauf
  • Komplettes Zubehörprogramm: Trennstege, Anschlusselemente, Zugentlastung

Typische Anwendungen

  • Allgemeiner Maschinenbau und Portalsysteme
  • Verpackungs- und Handlingmaschinen
  • Linearachsen mit mittleren Verfahrwegen
  • Retrofit, bei dem später noch flexible Leitungen hinzugefügt werden

Konfigurator

Energiekette-Konfigurator

Senden Sie uns Ihre Kabelliste und wir rechnen alles für Sie durch.

Meine Energiekette berechnen

Ihre Energiekette ist nicht dabei?

Kein Problem — wir erstellen gern ein individuelles Angebot, auch für komplette Systeme und Sonderausführungen.

Individuelles Angebot anfordern

314 Artikel

Alles über kunststoff-energieketten

Technische Hinweise unserer technischen Berater: wie Sie auswählen, was Sie messen und woran Installationen in der Praxis scheitern.

So bestimmen Sie das richtige Innenmaß

Legen Sie alle mitzuführenden Kabel und Schläuche nebeneinander und addieren Sie die Außendurchmesser. Addieren Sie 10 % Spielraum: Das ist die minimale Innenbreite. Das dickste Kabel bestimmt die Innenhöhe, da ein Kabel niemals zwischen den Stegen eingeklemmt werden darf. Bleiben Sie bei mehreren Lagen stets unter 60 % Belegungsgrad, da ansonsten die Reibung und somit der Verschleiß schnell ansteigen. Wenn Sie zwischen zwei Größen schwanken, wählen Sie die größere: Ein zusätzlicher Trennstieg ist günstiger als eine zweite Kette.

Biegeradius, Verfahrweg und freitragende Länge

Der Biegeradius muss mindestens das Zehnfache des Durchmessers des dicksten Kabels betragen — bei geschirmten oder dicken Leistungskabeln oft das Zwölf- bis Fünfzehnfache. Der Verfahrweg bestimmt die Kettenlänge: grob der halbe Verfahrweg plus Biegebogen plus eine kleine Reserve. Oberhalb der freitragenden Länge einer Serie beginnt die Kette durchzuhängen; wählen Sie dann eine schwerere Serie oder lassen Sie das Obertrum mit einer Führungsrinne gleitend auf dem Untertrum laufen.

Offene oder geschlossene Ausführung

Eine offene Ausführung mit Stegen belüftet besser und ist einfacher zu befüllen; diese wählen Sie in sauberen Umgebungen und bei warmen Leistungskabeln. Eine geschlossene Ausführung (Abdeckband oder Rohre) hält Späne, Staub, Kühlmittel und Funken fern und schützt die Verkabelung bei Werkzeugmaschinen, Laserzellen und Schweißrobotern. Beide sind aufklappbar lieferbar — innen, außen oder beidseitig —, sodass Sie bei Wartungsarbeiten nicht die gesamte Kette demontieren müssen.

Montage und Wartung

Montieren Sie die Leitungen spannungsfrei und torsionsfrei in der Kette, legen Sie diese niemals verdreht ein und befestigen Sie sie nur an den Endanschlüssen mit einer Zugentlastung. Verteilen Sie schwere Kabel symmetrisch über die Breite und trennen Sie Leistung von Signalen mit einer Innentrennung. Überprüfen Sie bei der ersten Wartung den Kettenhaken, die Schraubverbindungen und die Gleitflächen; hörbarer Verschleiß oder Staubbildung deutet fast immer auf einen zu kleinen Biegeradius oder einen zu hohen Belegungsgrad hin.

Häufig gestellte Fragen

Die Fragen, die unsere technische Abteilung zu dieser Kategorie am häufigsten erhält.

Wann wähle ich Uniflex Advanced anstelle einer kleineren Serie wie QuickTrax oder MONO?

Sobald Sie mehr als nur einige flexible Leitungen verlegen müssen, eine Innenhöhe von über ca. 17 mm benötigen oder eine freitragende Länge von mehr als einem Meter überbrücken. Uniflex Advanced ist steifer und bietet mehr Auswahl bei Breite, Biegeradius und Innenaufteilung.

Kann ich flexible Leitungen hinzufügen, wenn die Uniflex Advanced bereits montiert ist?

Ja. Die Stege klappen pro Kettenglied am Innen- oder Außenradius auf, abhängig von der gewählten Ausführung. Sie müssen die Energiekette nicht trennen, um eine flexible Leitung hinzuzufügen oder auszutauschen.

Welche Innenaufteilung passt zu dieser Serie?

Trennstege und Höhensplitter der Uniflex Advanced-Serie rasten werkzeuglos in die Stege ein. Wir empfehlen für jede flexible Leitung oder jeden Schutzschlauch eine eigene Kammer; der Konfigurator berechnet die Anzahl der Kammern für Sie.

Wie wähle ich die richtige Größe für kunststoff-energieketten?

Messen Sie zuerst die Belegung: Das dickste Kabel bestimmt die minimale Innenhöhe, die Summe aller Durchmesser plus 10 % Spielraum bestimmt die Innenbreite. Wählen Sie danach einen Biegeradius von mindestens dem Zehnfachen des dicksten Kabeldurchmessers. Filtern Sie links nach diesen drei Werten, um nur geeignete Artikel anzuzeigen.

Wie lang ist die Lieferzeit und wann wird versendet?

Artikel mit dem Status 'auf Lager' werden bei Bestellung vor 15:00 Uhr am selben Werktag versendet. Artikel 'auf Anfrage' bestellen wir individuell beim Hersteller; die Lieferzeit teilen wir Ihnen im Angebot mit, in der Regel innerhalb von 5 bis 15 Werktagen.

Erhalte ich technische Dokumentation und CAD-Dateien?

Ja. Bei jedem Artikel finden Sie ein Datenblatt, eine Anleitung und eine STEP-Datei für Ihr 3D-Modell. Diese können Sie kostenlos herunterladen, auch ohne Konto.

Handelt es sich um Staffelpreise?

Der angezeigte Preis gilt pro Einheit. Ab der angegebenen Staffelmenge gilt automatisch der günstigere Preis; dieser wird im Warenkorb berechnet. Die Preise können mit dem Schalter oben inklusive oder exklusive MwSt. angezeigt werden.

Wie viel Meter Energiekette benötige ich für meinen Verfahrweg?

Die Faustformel lautet: halber Verfahrweg + Biegebogen (π × Biegeradius) + ca. 200 mm Reserve für die Anschlusselemente. Bei einem Verfahrweg von 6 Metern und einem Biegeradius von 150 mm kommt man also auf etwa 3000 + 470 + 200 = 3,7 Meter. Bei hängender oder stehender Montage berechnen wir das gerne für Sie.

Kann ich eine bestehende Energiekette verlängern oder reparieren?

Ja, vorausgesetzt Sie verwenden dieselbe Serie und Innenbreite. Einzelne Kettenglieder, Stege und Trennstiege können pro Serie nachbestellt werden. Steht die Serienbezeichnung nicht mehr auf der Kette? Senden Sie uns ein Foto eines Kettenglieds sowie das Innenmaß, dann suchen wir die Serie heraus.

Welcher Belegungsgrad ist noch akzeptabel?

Halten Sie maximal 60 % des Innenquerschnitts belegt und lassen Sie pro Kabel mindestens 10 % Spielraum in der Kammer. Voller belegte Ketten laufen schwergängiger, heißer und lauter, zudem steigt der Mantelverschleiß stark an.
