QuickTrax Series — Tsubaki Kabelschlepp

QuickTrax Series van Tsubaki Kabelschlepp: complete serie kabelrupsen kunststof uit voorraad leverbaar.

Alle 59 artikelen uit de QuickTrax Series vindt u hieronder met complete technische data. Deze serie kabelrupsen kunststof is direct online te bestellen; binnenhoogte 17.6–20 mm, binnenbreedte 15–65 mm, buigradius 28–125 mm. Twijfelt u over de juiste maat of buigradius? Onze technische specialisten rekenen uw toepassing graag door.

59 artikelen in deze serieAlle kabelrupsen kunststof

  • Voor 15:00 besteld, vandaag verzonden
  • Datasheet en STEP-bestand bij elk artikel
  • Technisch advies van een technisch adviseur

Over de QuickTrax-serie

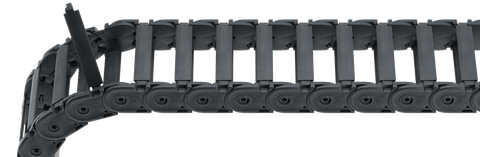

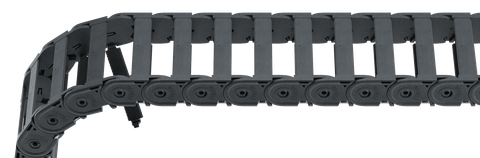

Snel te vullen kabelrups met opklapbare steg over de volle lengte, voor kleine tot middelgrote assen.

QuickTrax is de kabelrups voor wie snel wil monteren. De stegen aan de buitenradius klappen met één beweging open, waarna de kabels over de volle lengte in één keer worden ingelegd. Geen losse stegen, geen gereedschap en daardoor een fractie van de montagetijd van een klassieke rups.

Met binnenhoogtes van ca. 17,5 en 20 mm en breedtes van 15 tot 65 mm zit de serie precies tussen MONO en Uniflex Advanced in. De schakels zijn stijf genoeg voor vrijdragende lengtes tot ruim een meter en lopen stil dankzij het afgeronde schakelprofiel.

Sterke punten

  • Steg over de volle lengte in één beweging te openen
  • Kortste montagetijd van alle series
  • Compacte buitenmaten bij 17,5 en 20 mm binnenhoogte
  • Uitstekende prijs-prestatieverhouding voor seriemachines

Typische toepassingen

  • Deur- en poortautomatisering
  • Medische en tandheelkundige apparatuur
  • Kleine verpakkings- en etiketteermachines
  • Meet- en testopstellingen met regelmatig wisselende kabels

Configurator

Kabelrups configurator

Stuur je kabellijst mee en we rekenen het compleet voor je door.

Bereken mijn kabelrups

Staat jouw kabelrups er niet tussen?

Geen probleem — we maken graag een offerte op maat, ook voor complete systemen en speciale uitvoeringen.

Offerte op maat aanvragen

59 artikelen

Alles over kabelrupsen kunststof

Technische uitleg van onze technische adviseurs: hoe je kiest, wat je meet en waar het in de praktijk op stukloopt.

Zo bepaal je de juiste binnenmaat

Leg alle kabels en slangen die mee moeten naast elkaar en tel de buitendiameters op. Reken daar 10% speling bij op: dat is de minimale binnenbreedte. De dikste kabel bepaalt de binnenhoogte, want een kabel mag nooit klem liggen tussen de dwarsbalken. Blijf bij meerdere lagen altijd binnen 60% vulgraad, anders neemt de wrijving en dus de slijtage snel toe. Twijfel je tussen twee maten, kies dan de grotere: een extra scheidingssteg is goedkoper dan een tweede ketting.

Buigradius, slaglengte en vrijdragende lengte

De buigradius moet minimaal tien keer de diameter van de dikste kabel zijn — bij afgeschermde of dikke vermogenskabels vaak twaalf tot vijftien keer. De slaglengte bepaalt de kettinglengte: ruwweg de halve slag plus de buigboog plus een kleine reserve. Boven de vrijdragende lengte van een serie gaat de ketting doorhangen; dan kies je een zwaardere serie of laat je de bovenlengte glijdend op de onderlengte lopen met een glijgoot.

Open of gesloten uitvoering

Een open uitvoering met dwarsbalken ventileert beter en is makkelijker te vullen; die kies je in schone omgevingen en bij warme vermogenskabels. Een gesloten uitvoering (dekselband of tubes) houdt spanen, stof, koelvloeistof en vonken buiten en beschermt de bekabeling bij bewerkingsmachines, lasercellen en lasrobots. Beide zijn openklapbaar leverbaar — binnen, buiten of aan beide zijden — zodat je bij onderhoud niet de hele ketting hoeft te demonteren.

Montage en onderhoud

Monteer de kabels spanningsloos en zonder torsie in de ketting, leg ze nooit gedraaid en zet ze alleen aan de eindaansluitingen vast met trekontlasting. Verdeel zware kabels symmetrisch over de breedte en scheid vermogen van signaal met een tussenverdeling. Controleer bij het eerste onderhoud de kettinghaak, de boutverbindingen en de glijvlakken; hoorbare slijtage of stofvorming betekent bijna altijd een te kleine buigradius of een te hoge vulgraad.

Veelgestelde vragen

De vragen die onze technische dienst het vaakst krijgt over deze categorie.

Wat is het verschil tussen QuickTrax en EasyTrax?

Bij QuickTrax klap je de steg open en leg je de kabels in; bij EasyTrax druk je de kabels van bovenaf door de flexibele steg naar binnen. QuickTrax is iets stijver en geschikt voor meer en dikkere kabels; EasyTrax is nog sneller voor enkele dunne kabels.

Kan ik QuickTrax later nog van kabels voorzien?

Ja. De stegen openen ook na montage over de volle lengte, dus je legt een extra kabel in zonder de rups los te koppelen.

Welke buigradius kies ik voor QuickTrax?

Neem minimaal 7,5 keer de diameter van de dikste kabel en rond naar boven af op een leverbare radius. Bij twijfel een maat groter: dat verlengt de levensduur van kabels én rups.

Hoe kies ik de juiste maat kabelrupsen kunststof?

Meet eerst de vulling: de dikste kabel bepaalt de minimale binnenhoogte, de som van alle diameters plus 10% speling bepaalt de binnenbreedte. Kies daarna een buigradius van minimaal tien keer de dikste kabeldiameter. Filter links op die drie waarden en je houdt alleen geschikte artikelen over.

Wat is de levertijd en wanneer wordt er verzonden?

Artikelen met de status 'op voorraad' worden bij bestelling vóór 15:00 uur dezelfde werkdag verzonden. Artikelen 'op aanvraag' bestellen we op maat bij de fabrikant; je krijgt de levertijd in de offerte, doorgaans binnen 5 tot 15 werkdagen.

Krijg ik technische documentatie en CAD-bestanden?

Ja. Bij elk artikel staan een datasheet, een handleiding en een STEP-bestand voor je 3D-model. Die zijn vrij te downloaden, ook zonder account.

Zijn de prijzen staffelprijzen?

De getoonde prijs geldt per eenheid. Vanaf de aangegeven staffelhoeveelheid geldt automatisch de lagere prijs; die wordt in de winkelwagen berekend. Prijzen zijn te tonen inclusief of exclusief btw met de schakelaar bovenin.

Hoeveel meter kabelrups heb ik nodig bij mijn slaglengte?

De vuistregel is: halve slaglengte + buigboog (π × buigradius) + circa 200 mm reserve voor de aansluitstukken. Bij een slag van 6 meter en een buigradius van 150 mm kom je dus op ongeveer 3000 + 470 + 200 = 3,7 meter. Bij hangende of staande montage rekenen we het graag voor je door.

Kan ik een bestaande kabelrups verlengen of repareren?

Ja, mits je dezelfde serie en binnenbreedte gebruikt. Losse schakels, dwarsbalken en scheidingsstegen zijn per serie na te bestellen. Staat de serienaam niet meer op de ketting? Stuur een foto van een schakel plus de binnenmaat, dan zoeken wij de serie op.

Welke vulgraad is nog acceptabel?

Houd maximaal 60% van de binnendoorsnede gevuld en laat per kabel minimaal 10% speling in de kamer. Vollere kettingen lopen zwaarder, warmer en luidruchtiger, en de mantelslijtage neemt sterk toe.
